Unsere Universalmonitore bilden das Herzstück des modularen Hope Industrial Workstation Systems. Mit den mitgelieferten VESA- oder U-Halterungspunkten kann der vollständig geschlossene Bildschirm in einer unbegrenzten Anzahl von Konfigurationen montiert werden, je nach den individuellen Anforderungen der jeweiligen Benutzeranwendung. Die Kabelanschlüsse sind im Inneren des Monitorraums geschützt, wobei die Kabel durch eine Vielzahl abgedichteter, wasserbeständiger Kabelausgangsstopfbuchsen geführt werden.

Optionale versiegelte Industrie-Tastaturen können hinzugefügt werden, um eine vollständige HMI-Lösung einzurichten, und vollständig versiegelte PC- oder Thin Client-Gehäuse ermöglichen die direkte Montage der meisten Typen standardmäßiger Computerhardware an der Workstation. Mit den Industrie-KVM-Extenderoptionen kann der PC mit einem geschirmten CATx-Kabel in einer Entfernung von bis zu 300 m aufgestellt werden.

Rückansichten

Rückansichten des Bildschirms der Schutzart IP65/IP66

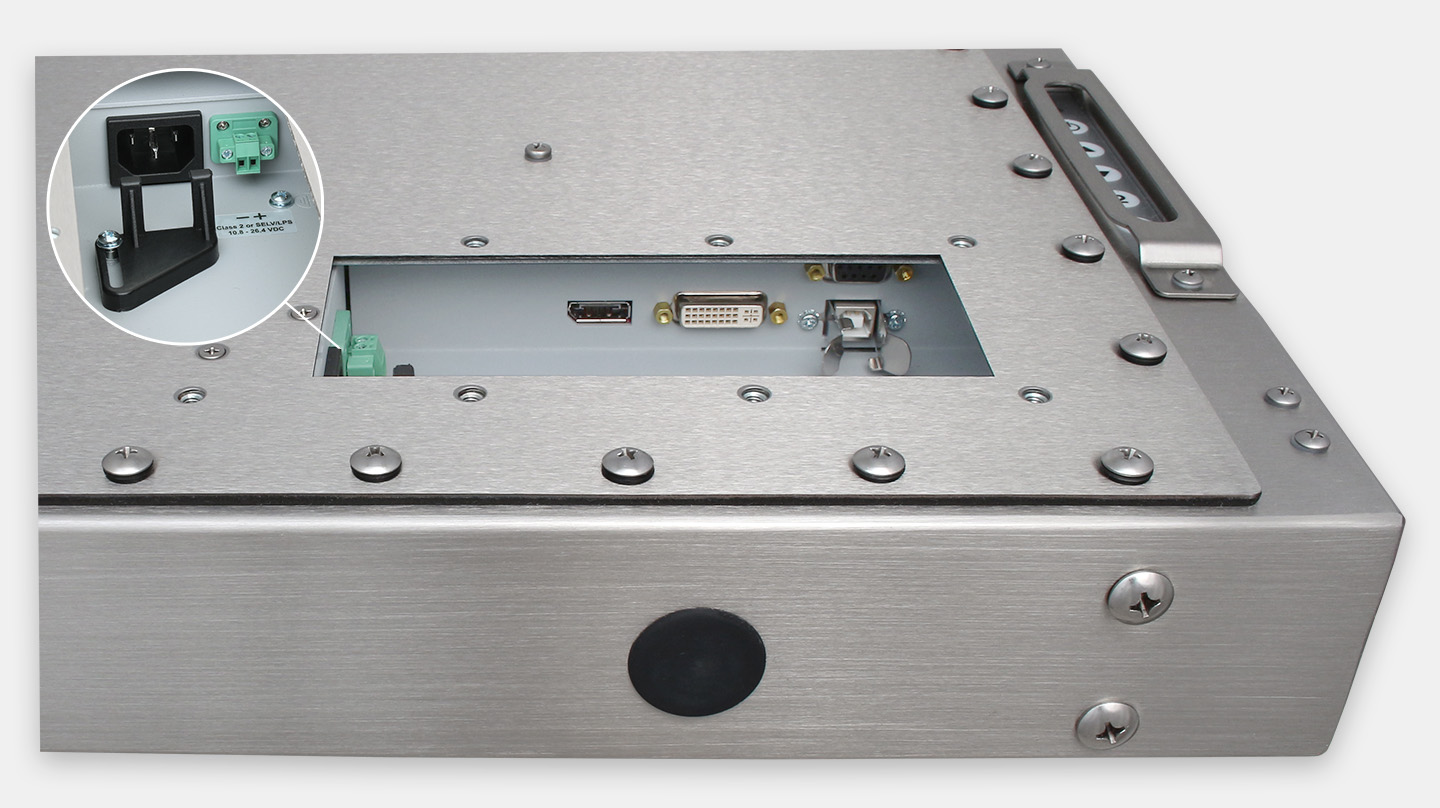

Optionen für den Kabelausgang

Ausführliche Spezifikationen und Optionen finden Sie auf der Kabelausgangsseite.

Bildschirm

  • Typ – Aktivmatrix-Flüssigkristall für Dünnschichttransistoren (TFT)
  • Größe – 19-Zoll-Diagonale
  • Bildgröße (B x H) – 374,80 mm x 299,80 mm
  • Native Auflösung – SXGA (1280 x 1024, Seitenverhältnis 5:4)
  • Plug and Play – DDC1/2B-kompatibel
  • Mindestauflösung – VGA (640 x 480)
  • Pixelabstand – 0,293 mm x 0,293 mm
  • Farbenanzahl – 16,7 Millionen
  • Helligkeit (weiß) – Leuchtdichte von 250 cd/m2 max.
  • Betrachtungswinkel (Hor./Vert.), typisch – 178° / 178°
  • Kontrastverhältnis – 1000:1 (statisch); 20.000.000:1 (dynamisch)
  • Hintergrundbeleuchtung (typisch) – LED; 50.000Stunden Halbwertszeit für Helligkeit
  • Vollhartglasfenster (ohne Touchscreen) – Vollständig gehärtet gemäß ASTM C1048; 90 Antireflexbeschichtung auf der Vorderseite; Wärmehärtung sorgt für verbesserte Sicherheit und höhere Schlag- und Kratzfestigkeit
  • Optionales Acrylfenster (ohne Touchscreen) – Acrylglas sorgt für ein kratzfestes und bruchsicheres Fenster; Antireflexbeschichtung mit 99 % weniger Blendung; wärmeisolierend und antistatisch; 99 % UV-Blockierung

Video

  • Eingangsanschlüsse – HD-15, DVI-D
  • Kompatible Eingänge mit optionalem Adapter (weitere Informationen auf Anfrage)
    • HDMI (über-HDMI-auf-DVI-Adapter)
    • DisplayPort (über DisplayPort-auf-DVI-Adapter)
    • BNC (über-HD-15-auf-5-Leiter-BNC-Adapter)
  • Eingangssignalformate
    • RGB Analoges Video, 0,7 /1,0 Vs-s, 75 Ohm; Kompatible Synchronisationsmodi: Separate H/V-Synchronisation, Synchronisation auf Composite, Synchronisation auf Grün
    • DVI
    • NTSC/PAL-Composite-Eingang verfügbar; weitere Informationen auf Anfrage
  • Horizontale Abtastrate – 24-82 kHz
  • Vertikale Abtastrate – 50-75 Hz
  • Unterstützte Video-Standards – SXGA – 1280 x 1024 bei 60 (nativ), 75 Hz; 1280 x 960 bei 60, 75 Hz; 1024 x 768 bei 60, 70, 75 Hz; 800 x 600 bei 56, 60, 72, 75 Hz; 720 x 400 bei 70 Hz; 640 x 480 bei 60, 75 Hz; eine vollständige Liste der Auflösungs- und Timing-Kompatibilität finden Sie im Benutzerhandbuch
  • Ansprechrate (typisch) – 14 ms

Elektrik

  • Leistungsaufnahme
    • Wechselstrommodelle – 100 bis 240 VAC, 1,5/0,75 A, 60/50 Hz
    • Gleichstrommodelle – 9,6 bis 36,6 VDC, 2,5 bis 0,65 A, Klasse 2 oder SELV/LPS
  • Leistungsaufnahme (typisch) – 16 W
  • Leistungsaufnahme (Standby-Modus) – < 0,5 W

Umgebung

  • Schutzart des Gehäuses – versiegelt gemäß IP65/IP66 oder IP22 (abhängig vom Kabelausgang); NEMA 2, NEMA 4 oder NEMA 4X, wenn mit der erforderlichen Kabelausgangsplatte ausgestattet.  Mehr zur IP-/NEMA-Einstufung.
  • Betriebstemperatur – 0 ° bis 50 °C
  • Lagertemperatur – -20 ° bis 60 °C
  • Luftfeuchtigkeit – 20 % bis 90 %, nicht kondensierend
  • Betriebsstoßfestigkeit – 15 g, 6 ms, Halbsinus
  • Betriebsvibration (Sinus) – 1,0 g, modulierter Sinus 9-500 Hz
  • Transportvibration (zufällig) – 0,1 g²/Hz, 10-200 Hz; 0,03 g²/Hz, 200-2000 Hz
  • Höhenlage – In Betrieb: bis zu 3,05 km; Außer Betrieb: bis zu 12,19 km
  • Optionaler Schutz vor Schwefelgasen in der Umgebung – beinhaltet glasarmierten Touchscreen, Verdampfungsphasen-Korrosionsinhibitor und umfangreiche Versiegelung; weitere Informationen auf Anfrage. Mehr zum Thema Schwefelgasschutz.

Funktionsweise

  • Bedienelemente (Zugang von hinten) – Ein/Aus, Auf, Ab, 2 (Eingabe), 1 (Menü)
  • Bildschirmanzeige (On-Screen-Anzeige, OSD)-Bedienelemente – Automatische Bildeinstellung, Kontrast/Helligkeit, Eingangsauswahl, Farbeinstellung, Informationen, manuelle Bildeinstellung, Setup, Speicherabruf

Abmessungen

  • Gehäusetyp – In sich geschlossenes Gehäuse
  • Gehäusematerial – schwarz pulverbeschichteter Kohlenstoffstahl oder Edelstahl
  • VESA-Befestigungslöcher – Standard bei allen Modellen – 100 mm quadratisch, M4-Gewinde
  • Seitliche Befestigungslöcher – Standard bei allen Modellen
  • Gehäuseabmessungen (B x H x T) – 467,4 mm x 397,5 mm x 82,6 mm
  • Nettogewicht
    • Schwarz pulverbeschichtetes Hartstahlmodelle – 6,80 kg
    • Edelstahlmodelle  – 9,53 kg
  • Versandgewicht
    • Schwarz pulverbeschichtetes Hartstahlmodelle – 8,62 kg
    • Edelstahlmodelle – 10,89 kg

Konformität und Zertifizierungen

  • Elektrik
  • Zuverlässigkeit
  • Umgebung
    • WEEE – Registrierungsnr. WEE/DJ1859ZX nur für Großbritannien
  • Gehäuse
    • UL 50E – Aktenzeichen E212889
  • Explosionsgefährdete Bereiche
    • I.T.E.-gelistet für die Klasse I Division 2 für die Gruppen A, B, C und D; Klasse II, Division 2 für die Gruppen F und G; Klasse III
    • Temperatur-Code
      • Wechselstrommodelle – T5 (Aktenzeichen E334953) gemäß ANSI/ISA-12.12.01-2015 und CAN/CSA C22.2 Nr. 213-15
      • Gleichstrommodelle – T4A (Aktenzeichen E334953) gemäß ANSI/ISA-12.12.01-2015 und CAN/CSA C22.2 Nr. 213-15
    • Hinweis: Hope Industrial Systems bietet Kabel und Leitungen an, die dem US-amerikanischen National Electric Code entsprechen; Kabel- oder Leitungsmethoden für explosionsgefährdete Bereiche können jedoch nicht bewertet werden, da diese vor Ort geprüft und genehmigt werden müssen. Der Kunde muss seinen für explosionsgefährdete Bereiche zugelassenen Monitor gemäß den für seinen Standort geltenden elektrischen Vorschriften installieren.

Touchscreen-Option

  • Technologie – 5-Leiter-Single-Touch-Widerstandssystem mit Mausemulation
  • Schnittstelle – USB- oder RS-232-Schnittstelle zum Computer (beide Anschlüsse sind auf Touchscreen-Monitoren enthalten)

Kabelausgangsoptionen

  • Stopfbuchse – Die Kabel werden durch komprimierten Polyurethanschaum oder EPDM-Kautschuk ausgeleitet und können vom Benutzer neu positioniert werden. IP65/IP66- oder IP22-Optionen verfügbar.
  • 28-mm-Kabelkanal – Die Kabel werden durch einen flexiblen Kabelkanal ausgeleitet.  Bis zu 7,0 m Kabelkanallänge. Versiegelt gemäß Schutzart IP65/IP66.
  • Stopfbuchse mit Kabelkanal – Die Kabel werden durch einen flexiblen Kabelkanal ausgeleitet.  Bis zu 7,0 m Kabelkanallänge. Kabel für Peripheriegeräte in der Nähe (Maus, Tastatur, Scanner) können durch komprimierte EPDM-Gummistopfen ausgeführt und vom Benutzer neu positioniert werden. Versiegelt gemäß Schutzart IP65/IP66.
  • Abdeckplatte mit Pilotloch – Abdeckplatte mit Pilotloch gemäß IP65/IP66 zur Verwendung mit kundenseitiger Kabelausgangsstopfbuchse.

Optionale Workstation-Komponenten

  • Halterungen
  • Tastaturen
    • Monitor-montierte Tastaturen – Befestigung an der Basis eines Monitors für universelle Befestigung
    • Tischtastaturen – für die direkte Platzierung auf einem Schreibtisch oder Tisch
    • Tastaturmontagefach – Befestigung an der Basis eines Monitors für universelle Befestigung; zur Verwendung mit Tastaturen von Drittanbietern
  • KVM-Extender
    • 300-m-KVM-Extender – Verlängerung von VGA-Video und entweder USB (2.0) oder Seriell/PS2 über ein einziges abgeschirmtes CATx-Kabel bis zu 300 m von der Quelle entfernt
    • 60-m-KVM-Extender – Verlängerung von VGA-Video und USB (2.0) über doppelt geschirmte CATx-Kabel bis zu 60 m von der Quelle entfernt
  • Computergehäuse
19,0-Zoll-Monitore für universelle Befestigung - Die untenstehenden Preise gelten nur für den Monitor. Preis für Basiskonfiguration inklusive Monitor, Grundabdeckplatte und 1,8-m-Kabel.
GehäusematerialLeistungsaufnahmeFensteroptionTeilenummerPreis
EdelstahlAC (Wechselstrom)Resistiver TouchscreenHIS-UM19-STAH$1,160£985€1,1651.165 €
Glas (berührungslos)HIS-UM19-SGAH$1,065£915€1,0801.080 €
Acryl (berührungslos)HIS-UM19-SAAH$1,090£935€1,1001.100 €
DC (Gleichstrom)Resistiver TouchscreenHIS-UM19-STTH$1,280£1,080€1,2751.275 €
Glas (berührungslos)HIS-UM19-SGTH$1,185£1,005€1,1901.190 €
Acryl (berührungslos)HIS-UM19-SATH$1,215£1,030€1,2151.215 €
Schwarz pulverbeschichteter KohlenstoffstahlAC (Wechselstrom)Resistiver TouchscreenHIS-UM19-CTBH$995£860€1,0151.015 €
Glas (berührungslos)HIS-UM19-CGBH$900£785€930930 €
Acryl (berührungslos)HIS-UM19-CABH$925£805€950950 €
DC (Gleichstrom)Resistiver TouchscreenHIS-UM19-CTTH$1,115£950€1,1251.125 €
Glas (berührungslos)HIS-UM19-CGTH$1,020£880€1,0401.040 €
Acryl (berührungslos)HIS-UM19-CATH$1,050£900€1,0651.065 €
