Standard-5-Jahres-Garantie auf alle Industriemonitore und Touchscreens von Hope Industrial und die meisten anderen Produkte
15-Zoll-Industriemonitore mit Universalhalterung und robuste Touchscreens der Schutzart IP65/IP66, Vorderansicht
15-Zoll-Industriemonitore mit Universalhalterung und robuste Touchscreens der Schutzart IP65/IP66, Rückansicht
15-Zoll-Industriemonitore mit Universalhalterung und robuste Touchscreens der Schutzart IP65/IP66, Seitenansicht

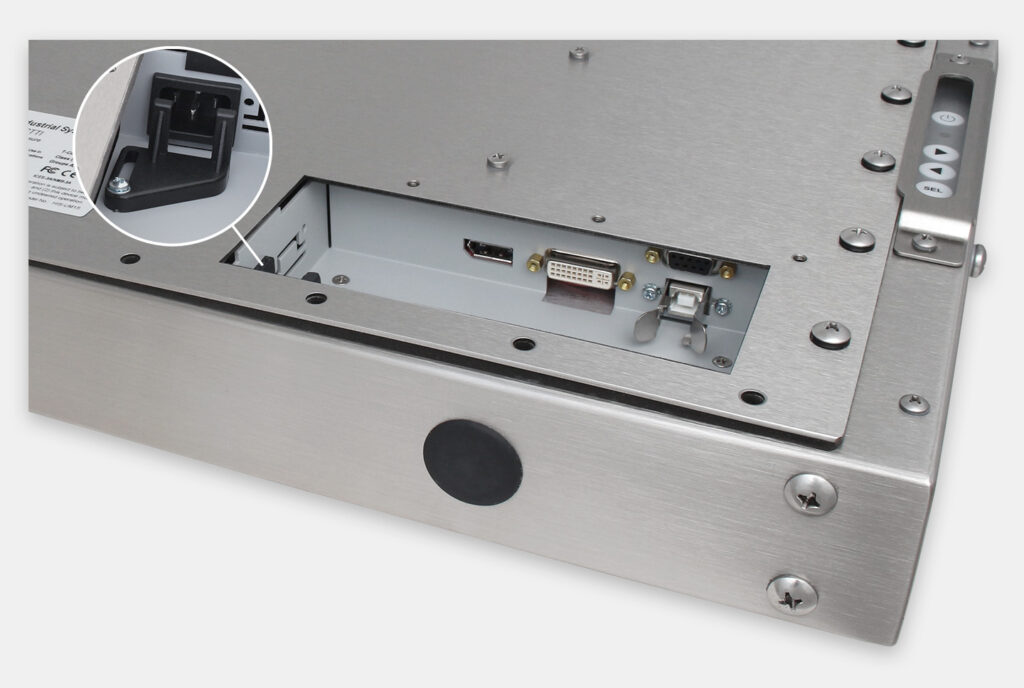

15-Zoll-Industriemonitore mit Universalhalterung und robuste Touchscreens der Schutzart IP65/IP66, Ansicht AC-Kabelausgang

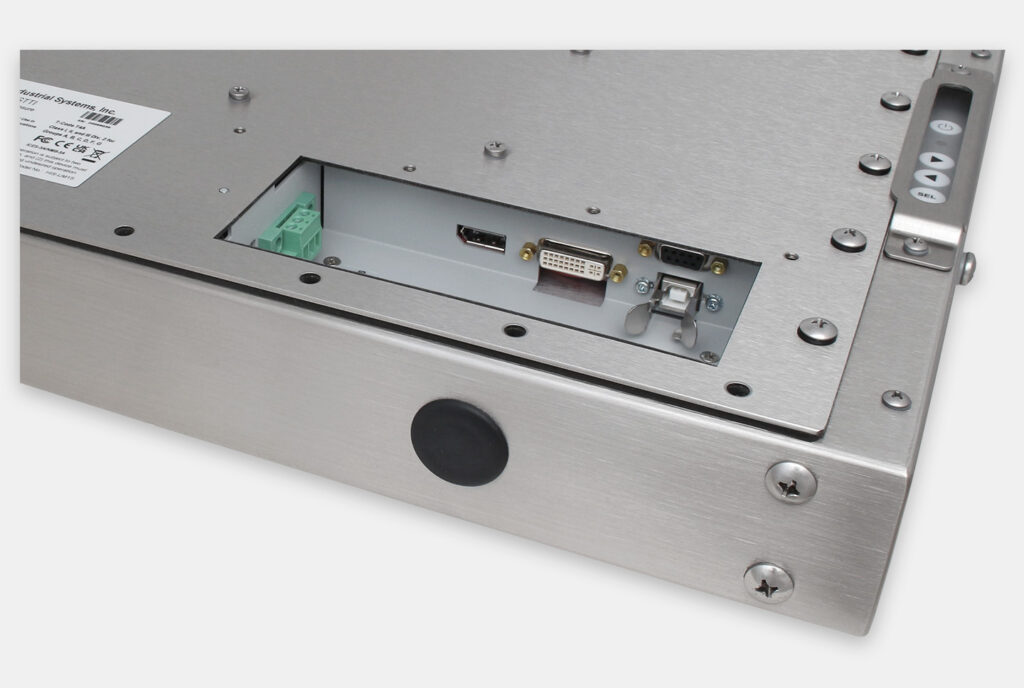

15-Zoll-Industriemonitore mit Universalhalterung und robuste Touchscreens der Schutzart IP65/IP66, Ansicht DC-Kabelausgang
Griff für Monitore für universelle Befestigung

Datenblätter

Support-Artikel

Treiber

Unsere Universalmonitore bilden das Herzstück des modularen Hope Industrial Workstation Systems. Mit den mitgelieferten VESA- oder U-Halterungs-Befestingungspunkten kann der vollständig geschlossene Bildschirm in einer unbegrenzten Anzahl von Konfigurationen montiert werden, je nach den individuellen Anforderungen der jeweiligen Anwendung. Die Kabelverbindungen sind im Inneren des Monitorgehäuses geschützt, wobei die Kabel durch eine Vielzahl von versiegelten, wasserbeständigen Kabelausgangsstopfbuchsen ausgeleitet werden.

Optionale versiegelte Industrie-Tastaturen können hinzugefügt werden, um eine komplette HMI-Lösung zu erstellen, und vollständig versiegelte PC- oder Thin-Client-Gehäuse ermöglichen die Montage der meisten Standard-Computerhardware direkt an der Workstation. Industrie-KVM-Extender-Optionen ermöglichen die Platzierung des PCs bis zu 300 m entfernt über ein abgeschirmtes CATx-Kabel.

Rückansichten

Rückansichten des Bildschirms der Schutzart IP65/IP66

Optionen für den Kabelausgang

Besuchen Sie unsere Seite für Kabelausgangsplatten für detaillierte Spezifikationen und verfügbare Optionen.

Bildschirm

  • Größe – 15,0-Zoll-Diagonale
  • Native Auflösung – XGA (1024 x 768, Seitenverhältnis 4:3)
  • Helligkeit (weiß) – 400 cd/m2 max.
  • Kontrastverhältnis – 1500:1
  • Hintergrundbeleuchtung (typisch) – LED; 60,000 Stunden Halbwertszeit der Helligkeit
  • Type – Aktivmatrix-Flüssigkristall für Dünnschichttransistoren (TFT)
  • Bildgröße (B x H) – 304 mm x 228 mm
  • Plug and Play – DDC1/2Bi-kompatibel
  • Mindestauflösung – 640 x 400
  • Pixelabstand – 0,297 mm x 0,297 mm
  • Anzahl der Farben – 16,7 Millionen
  • Betrachtungswinkel (horiz./vert.), typisch – 170° / 170°

Fensteroptionen

  • Resistiver Single-Touch-Touchscreen
    • Technologie – resistiver Single-Touch-Sensor mit 5-Draht-Technologie. Druckempfindlich, mit jeder Art von Eingabestift oder Handschuh bedienbar. Polyester-Abdeckfolie mit antireflektierender Acryl-Hartbeschichtung. Erkennung von Single-Touch-Gesten.
    • Schnittstelle – USB- oder RS-232-Schnittstelle zum Computer (beide Anschlüsse sind auf Touchscreen-Monitoren enthalten)
  • Vollhartglasfenster (ohne Touchscreen) – 2,8 mm bis 3,0 mm dickes Glasfenster mit Antireflexbeschichtung mit einem Glanzgrad von 90 %. Vollständig thermisch gehärtet gemäß Standard ASTM C1048 für höhere Schlag- und Kratzfestigkeit. Besteht Kugelfalltest, 500 g, Fallhöhe 1,2 m.
  • Optionales Acrylfenster (ohne Touchscreen) – Acrylglas sorgt für ein kratzfestes und bruchsicheres Fenster; Antireflexbeschichtung mit 99 % weniger Blendung; wärmeisolierend und antistatisch; 99 % UV-Blockierung

Video

  • Eingangsanschlüsse – HD-15, DVI-I
  • Kompatible Eingänge mit optionalem Adapter (weitere Informationen auf Anfrage)
    • HDMI (über-DVI-auf-HDMI-Adapter); teilenummer: ADAP-DVIDM-HDMIF
    • DisplayPort (über DisplayPort-auf-DVI-Adapter); teilenummer: ADAP-DPM-DVIIF
    • BNC (über-5-Leiter-BNC-Adapter-auf-HD-15); teilenummer: C20A
  • Eingangssignalformate
    • RGB Analoges Video, 0,7 Vs-s, 75 Ohm; Kompatible Synchronisationsmodi: Separate H/V-Synchronisation
    • DVI
    • NTSC/PAL-Composite-Eingang verfügbar; weitere Informationen auf Anfrage
  • Horizontale Abtastrate – 31-73 kHz
  • Vertikale Abtastrate – 50-75 Hz
  • Unterstützte Videostandards
    • XGA – 1024 x 768 bei 60 (nativ), 70, 72, 75 Hz
    • 800 x 600 bei 56, 60, 72, 75 Hz
    • 720 x 400 bei 70 Hz
    • 640 x 480 bei 60, 67, 72, 75 Hz
    • 640 x 400 bei 70 Hz
    • Siehe Benutzerhandbuch für eine vollständige Liste der Auflösung und Timing-Kompatibilität
  • Ansprechrate (typisch) – 35 ms

Elektrik

  • Leistungsaufnahme
    • Wechselstrommodelle – 100 bis 240 VAC, 1,5/0,75 A, 60/50 Hz
    • Gleichstrommodelle – 9,6 bis 36,6 VDC, 2,5 bis 0,65 A, Klasse 2 oder SELV/LPS
  • Leistungsaufnahme (typisch) – 16,8 W
  • Leistungsaufnahme (Standby-Modus) – < 4 W

Umgebung

  • Schutzart des Gehäuses – IP65/IP66 oder IP22 bei Ausstattung mit der erforderlichen Kabelausgangsplatte; NEMA 2, NEMA 4 oder NEMA 4X (abhängig vom Kabelausgang). Mehr zu IP-/NEMA-Schutzarten.
  • Betriebstemperatur – 0 ° bis 50 °C
  • Lagertemperatur – -20 ° bis 60 °C
  • Luftfeuchtigkeit – 20 % bis 90 %, nicht kondensierend
  • Betriebsstoßfestigkeit – 15 g, 6 ms, Halbsinus
  • Betriebsvibration (Sinus) – 1,0 g, modulierter Sinus 9-500 Hz
  • Transportvibration (zufällig) – 0,1 g²/Hz, 10-200 Hz; 0,03 g²/Hz, 200-2000 Hz
  • Höhenlage – In Betrieb: bis zu 3,05 km; Außer Betrieb: bis zu 12,19 km
  • Optionaler Schutz vor Schwefelgasen in der Umgebung – beinhaltet glasarmierten Touchscreen, Verdampfungsphasen-Korrosionsinhibitor und umfangreiche Abdichtung; weitere Informationen auf Anfrage. Mehr zum Thema Schwefelgasschutz.

Funktionsweise

  • Bedienelemente (Zugang von hinten) – Ein/Aus, Rechts, Links, SEL, Menü
  • Bildschirmanzeige (On Screen Display, OSD)-Bedienelemente – Kontrast, Helligkeit, Schärfe, Farbe, Timing, Auto-Setup, H total, V-Position, H-Position, Phase, Eingänge, OSD, Info, Zurücksetzen auf Werkseinstellungen, Quellenscan, Erweitertes Setup

Abmessungen

  • Gehäusetyp – in sich geschlossenes Gehäuse
  • Gehäusematerial – schwarz pulverbeschichtetes Kohlenstoffstahlgehäuse (mit Rückwand aus schwarz pulverbeschichtetem Aluminium) oder Edelstahlgehäuse
  • VESA-Befestigungslöcher – Standard bei allen Modellen – 100 mm quadratisch, M4-Gewinde
  • Seitliche Befestigungslöcher – serienmäßig bei allen Modellen
  • Gehäusemaße (B x H x T) – 416,6 mm x 330,2 mm x 73,9 mm
  • Nettogewicht
    • Schwarz pulverbeschichtetes Hartstahlmodelle – 5,90 kg
    • Edelstahlmodelle – 7,26 kg
  • Versandgewicht
    • Schwarz pulverbeschichtete Hartstahlmodelle – 7,26 kg
    • Edelstahlmodelle – 8,62 kg

Konformität und Zertifizierungen

  • Elektrik
  • Zuverlässigkeit
  • Umgebung
  • Gehäuse
    • UL 50E – Aktenzeichen E212889
  • Explosionsgefährdete Bereiche
    • I.T.E.-gelistet für Klasse I, Division 2 für die Gruppen A, B, C und D; Klasse II, Division 2 für die Gruppen F und G; Klasse III
    • Temperatur-Code T4A (Aktenzeichen E334953) nach ANSI/ISA-12.12.01-2015 und CAN/CSA C22.2 Nr. 213-15
    • Hinweis: Hope Industrial Systems liefert Kabel und Leitungen, die dem U.S. National Electric Code entsprechen, kann aber keine Kabel oder Leitungsmethoden für explosionsgefährdete Bereiche bewerten, da diese vor Ort geprüft und zugelassen werden müssen. Der Kunde muss seinen Monitor für den explosionsgefährdeten Bereich in Übereinstimmung mit den für seinen Standort geltenden elektrischen Vorschriften installieren.

Kabelausgangsoptionen

  • Stopfbuchse– Die Kabel werden durch komprimierten Polyurethanschaum oder EPDM-Gummi ausgeleitet und können vom Benutzer neu positioniert werden. IP65/IP66- oder IP22-Optionen sind verfügbar.
  • 28-mm-Kabelkanal – Die Kabel werden durch einen flexiblen Kabelkanal ausgeleitet. Bis zu 7,0 m Kabelkanallänge. Versiegelt gemäß IP65/IP66-Standards.
  • Stopfbuchse mit Kabelkanal – Die Kabel werden durch einen flexiblen Kabelkanal ausgeleitet. Bis zu 7,0 m Kabelkanallänge. Kabel für in der Nähe befindliche Peripheriegeräte (Maus, Tastatur, Scanner) können durch komprimierte EPDM-Gummistopfen ausgeleitet und vom Benutzer neu positioniert werden. Versiegelt gemäß IP65/IP66-Standards.
  • Abdeckplatte mit Pilotloch – IP65/IP66-zertifizierte Abdeckplatte mit Pilotloch zur Verwendung mit vom Kunden zu stellender Kabelausgangsstopfbuchse.

Optionale Workstation-Komponenten

15-Zoll-Monitore mit Universalhalterung -Die untenstehenden Preise gelten nur für den Monitor. Die oben genannten Preise für die Basiskonfiguration beinhalten Monitor, Grundabdeckplatte und 1,8-m-Kabel.
GehäusematerialLeistungsaufnahmeFensteroptionTeilenummerPreis
EdelstahlAC (Wechselstrom)Resistiver Single-Touch-TouchscreenHIS-UM15-STAH$1,265£990€1,1751.175 €HIS-UM15-STAH
Glas (berührungslos)HIS-UM15-SGAH$1,150£900€1,0651.065 €HIS-UM15-SGAH
Acryl (berührungslos)HIS-UM15-SAAH$1,150£900€1,0651.065 €HIS-UM15-SAAH
DC (Gleichstrom)Resistiver Single-Touch-TouchscreenHIS-UM15-STTH$1,335£1,045€1,2401.240 €HIS-UM15-STTH
Glas (berührungslos)HIS-UM15-SGTH$1,220£955€1,1301.130 €HIS-UM15-SGTH
Acryl (berührungslos)HIS-UM15-SATH$1,220£955€1,1301.130 €HIS-UM15-SATH
Schwarz pulverbeschichteter KohlenstoffstahlAC (Wechselstrom)Resistiver Single-Touch-TouchscreenHIS-UM15-CTBH$1,015£795€940940 €HIS-UM15-CTBH
Glas (berührungslos)HIS-UM15-CGBH$900£705€835835 €HIS-UM15-CGBH
Acryl (berührungslos)HIS-UM15-CABH$900£705€835835 €HIS-UM15-CABH
DC (Gleichstrom)Resistiver Single-Touch-TouchscreenHIS-UM15-CTTH$1,085£850€1,0051.005 €HIS-UM15-CTTH
Glas (berührungslos)HIS-UM15-CGTH$970£760€900900 €HIS-UM15-CGTH
Acryl (berührungslos)HIS-UM15-CATH$970£760€900900 €HIS-UM15-CATH
