Standard-5-Jahres-Garantie auf alle Industriemonitore und Touchscreens von Hope Industrial und die meisten anderen Produkte
17-Zoll-Industriemonitore mit Universalhalterung und robuste Touchscreens der Schutzart IP65/IP66, Vorderansicht
17-Zoll-Industriemonitore mit Universalhalterung und robuste Touchscreens der Schutzart IP65/IP66, Rückansicht
17-Zoll-Industriemonitore mit Universalhalterung und robuste Touchscreens der Schutzart IP65/IP66, Seitenansicht

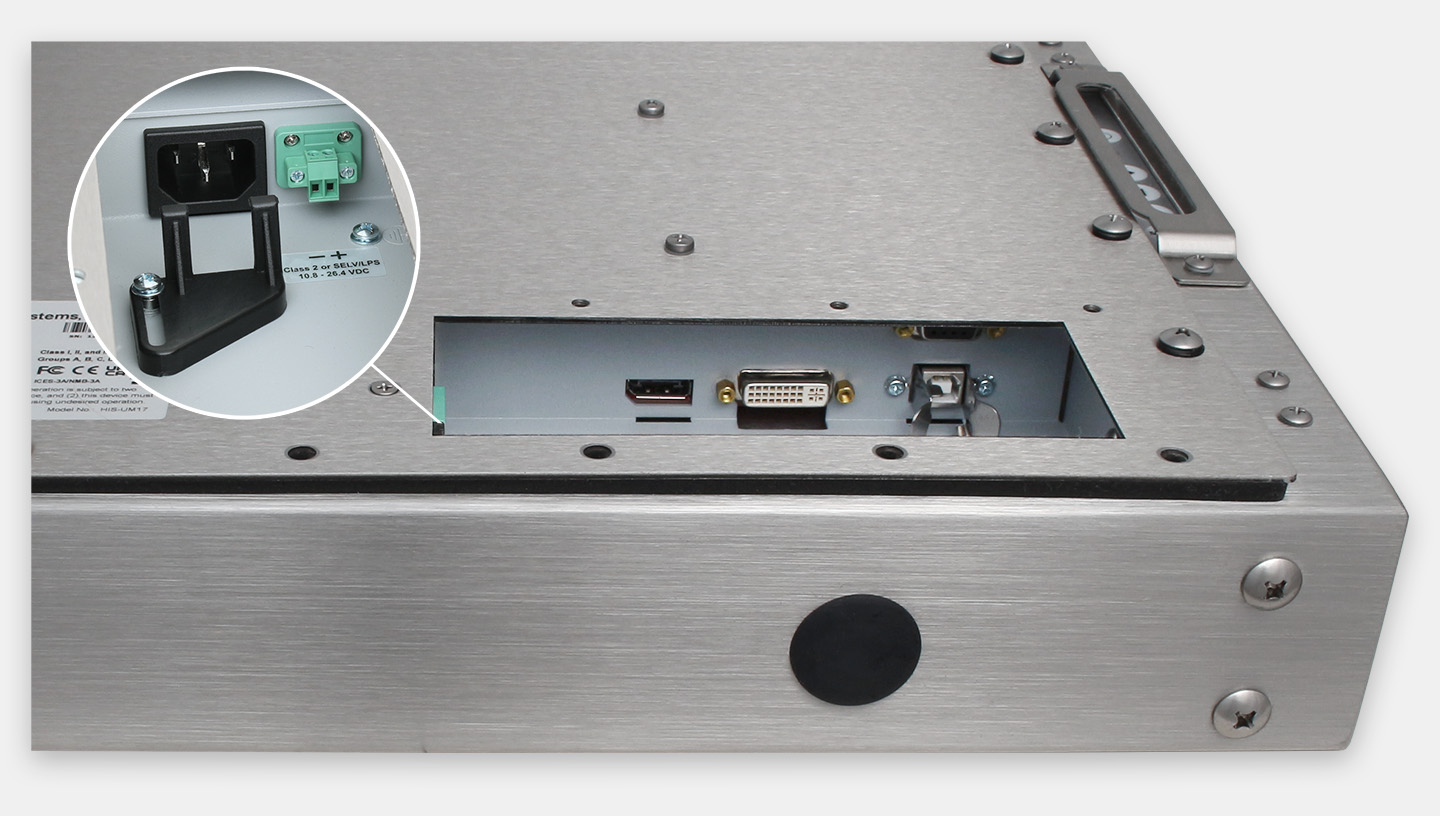

17-Zoll-Industriemonitore mit Universalhalterung und robuste Touchscreens der Schutzart IP65/IP66, Ansicht AC-Kabelausgang
17-Zoll-Industriemonitore mit Universalhalterung und robuste Touchscreens der Schutzart IP65/IP66, Ansicht DC-Kabelausgang
Griff für Monitore für universelle Befestigung

Datenblätter

Support-Artikel

Treiber

Unsere Universalmonitore bilden das Herzstück des modularen Hope Industrial Workstation Systems. Mit den mitgelieferten VESA- oder U-Halterungspunkten kann der vollständig geschlossene Bildschirm in einer unbegrenzten Anzahl von Konfigurationen montiert werden, je nach den individuellen Anforderungen der jeweiligen Benutzeranwendung. Die Kabelanschlüsse sind im Inneren des Monitorraums geschützt, wobei die Kabel durch eine Vielzahl abgedichteter, wasserbeständiger Kabelausgangsstopfbuchsen geführt werden.

Optionale versiegelte Industrie-Tastaturen können hinzugefügt werden, um eine vollständige HMI-Lösung einzurichten, und vollständig versiegelte PC- oder Thin Client-Gehäuse ermöglichen die direkte Montage der meisten Typen standardmäßiger Computerhardware an der Workstation. Mit den Industrie-KVM-Extenderoptionen kann der PC mit einem geschirmten CATx-Kabel in einer Entfernung von bis zu 300 m aufgestellt werden.

Rückansichten

Rückansichten des Bildschirms der Schutzart IP65/IP66

Optionen für den Kabelausgang

AusführlicheSpezifikationen und Optionen finden Sie auf der Kabelausgangsseite.

Bildschirm

  • Größe – 17-Zoll-Diagonale
  • Native Auflösung – SXGA (1280 x 1024, Seitenverhältnis 5:4)
  • Helligkeit (weiß) – Leuchtdichte von 250 cd/m2 max.
  • Kontrastverhältnis – 1000:1
  • Hintergrundbeleuchtung (typisch) – LED; 50.000 Stunden Halbwertszeit für Helligkeit
  • Typ – Aktivmatrix-Flüssigkristall für Dünnschichttransistoren (TFT)
  • Bildgröße (B x H) – 388 mm x 270 mm
  • Plug and Play – DDC1/2Bi kompatibel
  • Mindestauflösung – VGA (640 x 480)
  • Pixelabstand – 0,264 mm x 0,264 mm
  • Farbenanzahl – 16,7 Millionen
  • Betrachtungswinkel (Hor./Vert.), typisch – 170° / 160°

Fensteroptionen

  • Resistiver Single-Touch-Touchscreen
    • Technologie – resistiver Single-Touch-Sensor mit 5-Draht-Technologie. Druckempfindlich, mit jeder Art von Eingabestift oder Handschuh bedienbar. Polyester-Abdeckfolie mit antireflektierender Acryl-Hartbeschichtung. Erkennung von Single-Touch-Gesten.
    • Schnittstelle – USB- oder RS-232-Schnittstelle zum Computer (beide Anschlüsse sind auf Touchscreen-Monitoren enthalten); USB-Kabel im Lieferumfang enthalten
  • Vollhartglasfenster (ohne Touchscreen) – 2,8 mm bis 3,0 mm dickes Glasfenster mit Antireflexbeschichtung mit einem Glanzgrad von 90 %. Vollständig thermisch gehärtet gemäß Standard ASTM C1048 für höhere Schlag- und Kratzfestigkeit. Besteht Kugelfalltest, 500 g, Fallhöhe 1,2 m.
  • Optionales Acrylfenster (ohne Touchscreen) – Acrylglas sorgt für ein kratzfestes und bruchsicheres Fenster; Antireflexbeschichtung mit 99 % weniger Blendung; wärmeisolierend und antistatisch; 99 % UV-Blockierung

Video

  • Eingangsanschlüsse – HD-15, DVI-I
  • Kompatible Eingänge mit optionalem Adapter (weitere Informationen auf Anfrage)
    • HDMI (über-DVI-auf-HDMI-Adapter); teilenummer: ADAP-DVIDM-HDMIF
    • DisplayPort (über DisplayPort-auf-DVI-Adapter); teilenummer: ADAP-DPM-DVIIF
    • BNC (über-5-Leiter-BNC-Adapter-auf-HD-15); teilenummer: C20A
  • Eingangssignalformate
    • RGB Analoges Video, 0,7 /1,0 Vs-s, 75 Ohm; Kompatible Synchronisationsmodi: Separate H/V-Synchronisation:
    • DVI
    • NTSC/PAL-Composite-Eingang verfügbar; weitere Informationen auf Anfrage
  • Horizontale Abtastrate – 31-73 kHz
  • Vertikale Abtastrate – 50-75 Hz
  • Unterstützte Video-Standards
    • SXGA – 1280 x 1024 bei 60 (nativ), 75 Hz
    • 1024 x 768 bei 60, 70, 72, 75 Hz
    • 800 x 600 bei 56, 60, 72, 75 Hz
    • 720 x 400 bei 70 Hz
    • 640 x 480 bei 60, 75 Hz
    • Eine vollständige Liste der Auflösungs- und Timing-Kompatibilität finden Sie im Benutzerhandbuch
  • Ansprechrate (typisch) – 5 ms

Elektrik

  • Leistungsaufnahme
    • Wechselstrommodelle – 100 bis 240 VAC, 1,5/0,75 A, 60/50 Hz
    • Gleichstrommodelle – 9,6 bis 36,6 VDC, 2,5 bis 0,65 A, Klasse 2 oder SELV/LPS
  • Leistungsaufnahme (typisch) – 20 W
  • Leistungsaufnahme (Standby-Modus) – < 4 W

Umgebung

  • Schutzart des Gehäuses – IP65/IP66 oder IP22 bei Ausstattung mit der erforderlichen Kabelausgangsplatte; NEMA 2, NEMA 4 oder NEMA 4X (abhängig vom Kabelausgang). Mehr zu IP-/NEMA-Schutzarten.
  • Betriebstemperatur – 0 ° bis 50 °C
  • Lagertemperatur – -20 ° bis 60 °C
  • Luftfeuchtigkeit – 20 % bis 90 %, nicht kondensierend
  • Betriebsstoßfestigkeit – 15 g, 6 ms, Halbsinus
  • Betriebsvibration (Sinus) – 1,0 g, modulierter Sinus 9-500 Hz
  • Transportvibration (zufällig) – 0,1 g²/Hz, 10-200 Hz; 0,03 g²/Hz, 200-2000 Hz
  • Höhenlage – In Betrieb: bis zu 3,05 km; Außer Betrieb: bis zu 12,19 km
  • Optionaler Schutz vor Schwefelgasen in der Umgebung – beinhaltet glasarmierten Touchscreen, Verdampfungsphasen-Korrosionsinhibitor und umfangreiche Versiegelung; weitere Informationen auf Anfrage.Mehr zum Thema Schwefelgasschutz.

Funktionsweise

  • Bedienelemente (Zugang von hinten) – Ein/Aus, Rechts, Links, SEL, Menü
  • Bildschirmanzeige (On Screen Display, OSD)-Bedienelemente – Kontrast, Helligkeit, Schärfe, Farbe, Timing, Auto-Setup, H total, V-Position, H-Position, Phase, Eingänge, OSD, Info, Zurücksetzen auf Fabrikeinstellungen, Quellenscan, Erweitertes Setup

Abmessungen

  • Gehäusetyp – In sich geschlossenes Gehäuse
  • Gehäusematerial – schwarz pulverbeschichtetes Kohlenstoffstahlgehäuse (mit Rückwand aus schwarz pulverbeschichtetem Aluminium) oder Edelstahlgehäuse
  • VESA-Befestigungslöcher – Standard bei allen Modellen – 100 mm quadratisch, M4-Gewinde
  • Seitliche Befestigungslöcher – Standard bei allen Modellen
  • Gehäuseabmessungen (B x H x T) – 416,6 mm x 354,1 mm x 82,6 mm
  • Nettogewicht
    • Schwarz pulverbeschichtetes Hartstahlmodelle – 6,80 kg
    • Edelstahlmodelle  – 8,16 kg
  • Versandgewicht
    • Schwarz pulverbeschichtetes Hartstahlmodelle – 8,62 kg
    • Edelstahlmodelle – 9,53 kg

Konformität und Zertifizierungen

  • Elektrik
  • Zuverlässigkeit
  • Umgebung
  • Gehäuse
    • UL 50E – Aktenzeichen E212889
  • Explosionsgefährdete Bereiche
    • I.T.E.-gelistet für die Klasse I Division 2 für die Gruppen A, B, C und D; Klasse II, Division 2 für die Gruppen F und G; Klasse III
    • Temperatur-Code T4 (Aktenzeichen E334953) gemäß ANSI/ISA-12.12.01-2015 und CAN/CSA C22.2 Nr. 213-15
    • Hinweis: Hope Industrial Systems bietet Kabel und Leitungen an, die dem US-amerikanischen National Electric Code entsprechen; Kabel- oder Leitungsmethoden für explosionsgefährdete Bereiche können jedoch nicht bewertet werden, da diese vor Ort geprüft und genehmigt werden müssen. Der Kunde muss seinen für explosionsgefährdete Bereiche zugelassenen Monitor gemäß den für seinen Standort geltenden elektrischen Vorschriften installieren.

Kabelausgangsoptionen

  • Stopfbuchse – Die Kabel werden durch komprimierten Polyurethanschaum oder EPDM-Kautschuk ausgeleitet und können vom Benutzer neu positioniert werden. IP65/IP66- oder IP22-Optionen verfügbar.
  • 28-mm-Kabelkanal – Die Kabel werden durch einen flexiblen Kabelkanal ausgeleitet.  Bis zu 7,0 m Kabelkanallänge. Versiegelt gemäß Schutzart IP65/IP66.
  • Stopfbuchse mit Kabelkanal – Die Kabel werden durch einen flexiblen Kabelkanal ausgeleitet.  Bis zu 7,0 m Kabelkanallänge. Kabel für Peripheriegeräte in der Nähe (Maus, Tastatur, Scanner) können durch komprimierte EPDM-Gummistopfen ausgeführt und vom Benutzer neu positioniert werden. Versiegelt gemäß Schutzart IP65/IP66.
  • Abdeckplatte mit Pilotloch – Abdeckplatte mit Pilotloch gemäß IP65/IP66 zur Verwendung mit kundenseitiger Kabelausgangsstopfbuchse.

Optionale Workstation-Komponenten

17-Zoll-Monitore mit Universalhalterung - Die untenstehenden Preise gelten nur für den Monitor. Preis für Basiskonfiguration inklusive Monitor, Grundabdeckplatte und 1,8-m-Kabel.
GehäusematerialLeistungsaufnahmeFensteroptionTeilenummerPreis
EdelstahlAC (Wechselstrom)Resistiver Single-Touch-TouchscreenHIS-UM17-STAH$1,265£1,055€1,2051.205 €HIS-UM17-STAH
Glas (berührungslos)HIS-UM17-SGAH$1,150£960€1,1001.100 €HIS-UM17-SGAH
Acryl (berührungslos)HIS-UM17-SAAH$1,160£970€1,1051.105 €HIS-UM17-SAAH
DC (Gleichstrom)Resistiver Single-Touch-TouchscreenHIS-UM17-STTH$1,335£1,115€1,2751.275 €HIS-UM17-STTH
Glas (berührungslos)HIS-UM17-SGTH$1,220£1,020€1,1651.165 €HIS-UM17-SGTH
Acryl (berührungslos)HIS-UM17-SATH$1,230£1,025€1,1751.175 €HIS-UM17-SATH
Schwarz pulverbeschichteter KohlenstoffstahlAC (Wechselstrom)Resistiver Single-Touch-TouchscreenHIS-UM17-CTBH$1,050£875€1,0101.010 €HIS-UM17-CTBH
Glas (berührungslos)HIS-UM17-CGBH$935£780€900900 €HIS-UM17-CGBH
Acryl (berührungslos)HIS-UM17-CABH$945£790€915915 €HIS-UM17-CABH
DC (Gleichstrom)Resistiver Single-Touch-TouchscreenHIS-UM17-CTTH$1,120£935€1,0801.080 €HIS-UM17-CTTH
Glas (berührungslos)HIS-UM17-CGTH$1,005£840€970970 €HIS-UM17-CGTH
Acryl (berührungslos)HIS-UM17-CATH$1,015£850€985985 €HIS-UM17-CATH
