Bildschirm

  • Typ – Aktivmatrix-Flüssigkristall für Dünnschichttransistoren (TFT)
  • Größe – 19-Zoll-Diagonale
  • Bildgröße (B x H) – 374,80 mm x 299,80 mm
  • Native Auflösung – SXGA (1280 x 1024, Seitenverhältnis 5:4)
  • Plug and Play – DDC1/2B-kompatibel
  • Mindestauflösung – VGA (640 x 480)
  • Pixelabstand – 0,293 mm x 0,293 mm
  • Farbenanzahl – 16,7 Millionen
  • Helligkeit (weiß) – Leuchtdichte von 250 cd/m2 max.
  • Betrachtungswinkel (Hor./Vert.), typisch – 178° / 178°
  • Kontrastverhältnis – 1000:1 (statisch); 20.000.000:1 (dynamisch)
  • Hintergrundbeleuchtung (typisch) – LED; 50.000Stunden Halbwertszeit für Helligkeit
  • Vollhartglasfenster (ohne Touchscreen) – Vollständig gehärtet gemäß ASTM C1048; 90 Antireflexbeschichtung auf der Vorderseite; Wärmehärtung sorgt für verbesserte Sicherheit und höhere Schlag- und Kratzfestigkeit
  • Optionales Acrylfenster (ohne Touchscreen) – Acrylglas sorgt für ein kratzfestes und bruchsicheres Fenster; Antireflexbeschichtung mit 99 % weniger Blendung; wärmeisolierend und antistatisch; 99 % UV-Blockierung

Video

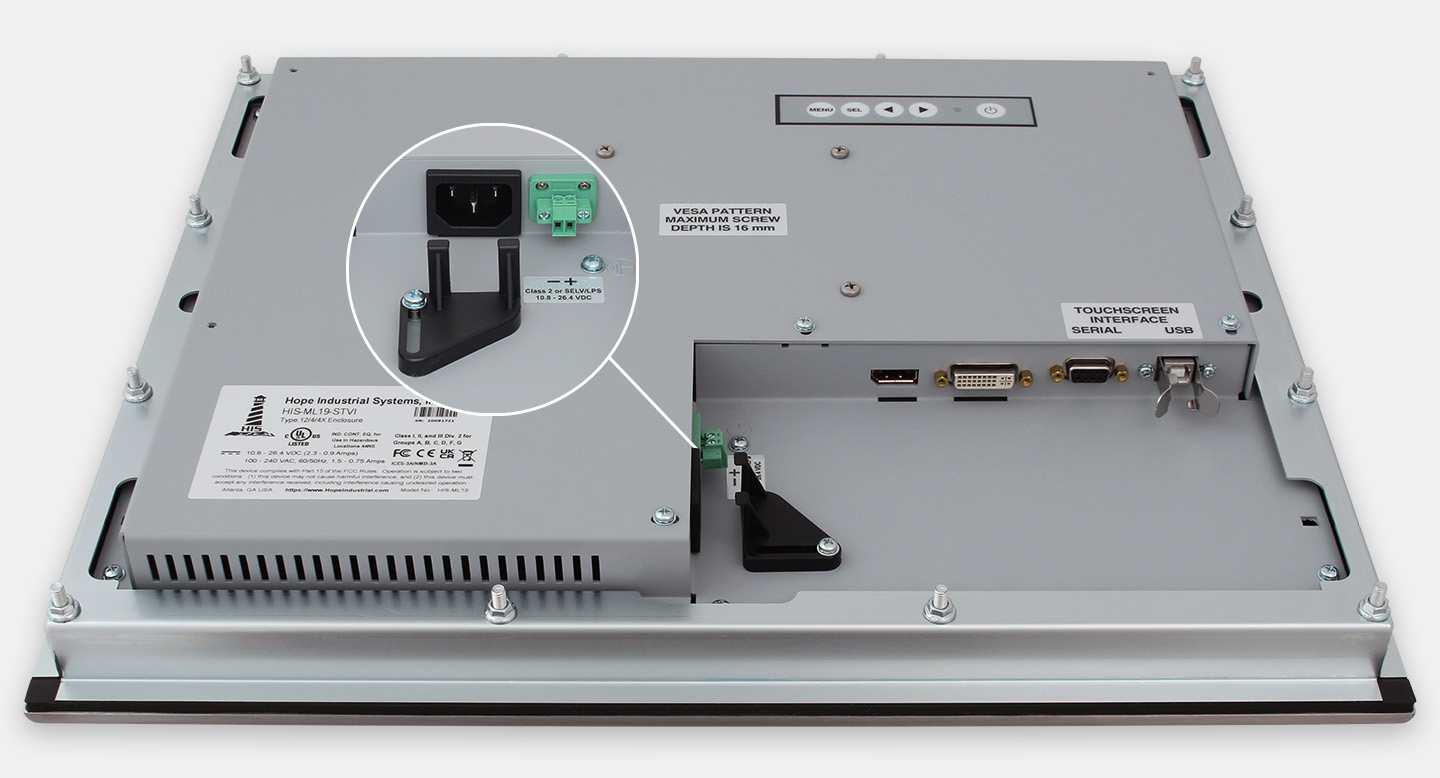

  • Eingangsanschlüsse – HD-15, DVI-D
  • Kompatible Eingänge mit optionalem Adapter (weitere Informationen auf Anfrage)
    • HDMI (über-HDMI-auf-DVI-Adapter)
    • DisplayPort (über DisplayPort-auf-DVI-Adapter)
    • BNC (über-HD-15-auf-5-Leiter-BNC-Adapter)
  • Eingangssignalformate
    • RGB Analoges Video, 0,7 /1,0 Vs-s, 75 Ohm; Kompatible Synchronisationsmodi: Separate H/V-Synchronisation, Synchronisation auf Composite, Synchronisation auf Grün
    • DVI
    • NTSC/PAL-Composite-Eingang verfügbar; weitere Informationen auf Anfrage
  • Horizontale Abtastrate – 24-82 kHz
  • Vertikale Abtastrate – 50-75 Hz
  • Unterstützte Video-Standards – SXGA – 1280 x 1024 bei 60 (nativ), 75 Hz; 1280 x 960 bei 60, 75 Hz; 1024 x 768 bei 60, 70, 75 Hz; 800 x 600 bei 56, 60, 72, 75 Hz; 720 x 400 bei 70 Hz; 640 x 480 bei 60, 75 Hz; eine vollständige Liste der Auflösungs- und Timing-Kompatibilität finden Sie im Benutzerhandbuch
  • Ansprechrate (typisch) – 14 ms

Elektrik

  • Leistungsaufnahme
    • Wechselstrommodelle – 100 bis 240 VAC, 1,5/0,75 A, 60/50 Hz
    • Gleichstrommodelle – 9,6 bis 36,6 VDC, 2,5 bis 0,65 A, Klasse 2 oder SELV/LPS
  • Leistungsaufnahme (typisch) – 16 W
  • Leistungsaufnahme (Standby-Modus) – < 0,5 W

Umgebung

  • Modulnennleistung (bei sachgemäßer Installation)
    • Modelle aus schwarzen pulverbeschichteten Kohlenstoffstahl – gebaut gemäß Schutzart IP65/IP66; NEMA/UL-Typ 12/4
    • Edelstahlmodelle – gebaut gemäß Schutzart IP65/IP6; NEMA/UL-Typ 12/4/4X
    • Mehr zu IP-/NEMA-Bewertungen
  • Betriebstemperatur – 0 ° bis 50 °C
  • Lagertemperatur – -20 ° bis 60 °C
  • Luftfeuchtigkeit – 20 % bis 90 %, nicht kondensierend
  • Betriebsstoßfestigkeit – 15 g, 6 ms, Halbsinus
  • Betriebsvibration (Sinus) – 1,0 g, modulierter Sinus 9-500 Hz
  • Transportvibration (zufällig) – 0,1 g²/Hz, 10-200 Hz; 0,03 g²/Hz, 200-2000 Hz
  • Höhenlage – In Betrieb: bis zu 3,05 km; Außer Betrieb: bis zu 12,19 km
  • Optionaler Schutz vor Schwefelgasen in der Umgebung – beinhaltet glasarmierten Touchscreen, Verdampfungsphasen-Korrosionsinhibitor und umfangreiche Versiegelung; weitere Informationen auf Anfrage.Mehr zum Thema Schwefelgasschutz.

Funktionsweise

  • Bedienelemente (Zugang von hinten) – 1 (Menü), 2 (Eingabe), Ab, Auf, Ein/Aus
  • Bildschirmanzeige (On-Screen-Anzeige, OSD)-Bedienelemente – Automatische Bildeinstellung, Kontrast/Helligkeit, Eingangsauswahl, Farbeinstellung, Informationen, manuelle Bildeinstellung, Setup, Speicherabruf

Abmessungen

  • Gehäusetyp – Einbau; hintere Manschette drückt Dichtung gegen die Platte; gehalten durch 12 M5-Bolzen
  • Maximale Plattenstärke – 7,9 mm
  • Rahmenmaterial – Schwarz pulverbeschichteter Kohlenstoffstahl oder Edelstahl-Frontplatte
  • VESA-Befestigungslöcher – über Adapter erhältlich, siehe optionale Zubehör-Montagehalterung unten
  • Maximale Tiefe hinter der Platte – 53,8 mm
  • Außenmaße Frontblende (B × H × T) – 482,6 mm × 398,8 mm × 7,1 mm (ohne Dichtung)
  • Ausschnittsabmessungen (B × H) – 453,4 mm × 366,8 mm; +/- 0,5 mm
  • Nettogewicht – 8,16 kg
  • Versandgewicht – 9,98 kg

Konformität und Zertifizierungen

  • Elektrik
  • Zuverlässigkeit
  • Umgebung
    • WEEE – Registrierungsnr. WEE/DJ1859ZX nur für Großbritannien
  • Gehäuse
    • UL 50E – Aktenzeichen E318630
  • Explosionsgefährdete Bereiche
    • Industrie-Steuergeräte für explosionsgefährdete Bereiche: Aufgeführt für Klasse I, Division 2 für die Gruppen A, B, C und D; Klasse II, Division 2 für die Gruppen F und G; Klasse III
    • Temperatur-Code
      • Wechselstrommodelle – T5 (Aktenzeichen E328481) nach UL121201-2017 und C22.2 Nr. 213-17
      • Gleichstrommodelle – T4A (Aktenzeichen E328481) nach UL121201-2017 und C22.2 Nr. 213-17

Touchscreen-Option

  • Technologie – 5-Leiter-Single-Touch-Widerstandssystem mit Mausemulation
  • Schnittstelle – USB- oder RS-232-Schnittstelle zum Computer (beide Anschlüsse sind auf Touchscreen-Monitoren enthalten)

Optionale Zubehör-Montagehalterung

Zubehörhalterung

  • VESA-Befestigungslöcher – verfügt über 100 mm und 75 mm VESA-Befestigungslöcher für die Befestigung von Geräten an der Rückseite des Bildschirms oder für die Montage des Bildschirms an einem Stativ; beachten Sie, dass der 19-Zoll-Einbaubildschirm ohne Verwendung dieser Halterung keine VESA-Einbauschablone aufweist.
  • Kundenspezifische Montagefläche – kann gebohrt werden, um andere kundenspezifische Geräte zu befestigen, ohne in die Rückseite des Bildschirms zu bohren
  • Anbauten am Bildschirm – können am Bildschirm über Befestigungslöcher an den Außenkanten des Rahmens befestigt werden
  • Gewichtsgrenze – bis 11,3 kg
  • Abmessungen
    • Abmessungen der Halterung (B x H x T) – 381,0 mm x 127,0 mm x 12,7 mm
    • Platzbedarf für Befestigungen (B x H) – 381,0 mm x 127,0 mm
    • Bildschirmgesamttiefe (einschließlich Halterung) – 67,2 mm
    • Aufbau – 1,3 mm Aluminium
19-Zoll-Industrie-Einbaumonitore und -Touchscreens
RahmenmaterialLeistungsaufnahmeFensteroptionTeilenummerPreis
EdelstahlAC (Wechselstrom)Resistiver TouchscreenHIS-ML19-STAH$930£810€955955 €
Glas (berührungslos)HIS-ML19-SGAH$830£730€865865 €
Acryl (berührungslos)HIS-ML19-SAAH$860£755€890890 €
DC (Gleichstrom)Resistiver TouchscreenHIS-ML19-STTH$1,040£895€1,0551.055 €
Glas (berührungslos)HIS-ML19-SGTH$940£815€965965 €
Acryl (berührungslos)HIS-ML19-SATH$970£840€995995 €
Schwarz pulverbeschichteter KohlenstoffstahlAC (Wechselstrom)Resistiver TouchscreenHIS-ML19-CTBH$915£800€940940 €
Glas (berührungslos)HIS-ML19-CGBH$815£720€850850 €
Acryl (berührungslos)HIS-ML19-CABH$845£745€880880 €
DC (Gleichstrom)Resistiver TouchscreenHIS-ML19-CTTH$1,025£885€1,0451.045 €
Glas (berührungslos)HIS-ML19-CGTH$925£805€950950 €
Acryl (berührungslos)HIS-ML19-CATH$955£830€980980 €
Option für Zubehör-Montagehalterung
TeilenummerPreis
VB-19E$60£85€100100 €
