Bildschirm

  • Größe – 17-Zoll-Diagonale
  • Native Auflösung – SXGA (1280 x 1024, Seitenverhältnis 5:4)
  • Helligkeit (weiß) – Leuchtdichte von 250 cd/m2 max.
  • Kontrastverhältnis – 1000:1
  • Hintergrundbeleuchtung (typisch) – LED; 50.000 Stunden Halbwertszeit für Helligkeit
  • Typ – Aktivmatrix-Flüssigkristall für Dünnschichttransistoren (TFT)
  • Bildgröße (B x H) – 388 mm x 270 mm
  • Plug and Play – DDC1/2Bi kompatibel
  • Mindestauflösung – VGA (640 x 480)
  • Pixelabstand – 0,264 mm x 0,264 mm
  • Farbenanzahl – 16,7 Millionen
  • Betrachtungswinkel (Hor./Vert.), typisch – 170° / 160°

Fensteroptionen

  • Resistiver Single-Touch-Touchscreen
    • Technologie – resistiver Single-Touch-Sensor mit 5-Draht-Technologie. Druckempfindlich, mit jeder Art von Eingabestift oder Handschuh bedienbar. Polyester-Abdeckfolie mit antireflektierender Acryl-Hartbeschichtung. Erkennung von Single-Touch-Gesten.
    • Schnittstelle – USB- oder RS-232-Schnittstelle zum Computer (beide Anschlüsse sind auf Touchscreen-Monitoren enthalten); USB-Kabel im Lieferumfang enthalten
  • Vollhartglasfenster (ohne Touchscreen) – 2,8 mm bis 3,0 mm dickes Glasfenster mit Antireflexbeschichtung mit einem Glanzgrad von 90 %. Vollständig thermisch gehärtet gemäß Standard ASTM C1048 für höhere Schlag- und Kratzfestigkeit. Besteht Kugelfalltest, 500 g, Fallhöhe 1,2 m.
  • Optionales Acrylfenster (ohne Touchscreen) – Acrylglas sorgt für ein kratzfestes und bruchsicheres Fenster; Antireflexbeschichtung mit 99 % weniger Blendung; wärmeisolierend und antistatisch; 99 % UV-Blockierung

Video

  • Eingangsanschlüsse – HD-15, DVI-I; Standard-VGA-Videokabel im Lieferumfang enthalten
  • Kompatible Eingänge mit optionalem Adapter (weitere Informationen auf Anfrage)
    • HDMI (über-DVI-auf-HDMI-Adapter); teilenummer: ADAP-DVIDM-HDMIF
    • DisplayPort (über DisplayPort-auf-DVI-Adapter); teilenummer: ADAP-DPM-DVIIF
    • BNC (über-5-Leiter-BNC-Adapter-auf-HD-15); teilenummer: C20A
  • Eingangssignalformate
    • RGB Analoges Video, 0,7 /1,0 Vs-s, 75 Ohm; Kompatible Synchronisationsmodi: Separate H/V-Synchronisation:
    • DVI
    • NTSC/PAL-Composite-Eingang verfügbar; weitere Informationen auf Anfrage
  • Horizontale Abtastrate – 31-73 kHz
  • Vertikale Abtastrate – 50-75 Hz
  • Unterstützte Video-Standards
    • SXGA – 1280 x 1024 bei 60 (nativ), 75 Hz
    • 1024 x 768 bei 60, 70, 72, 75 Hz
    • 800 x 600 bei 56, 60, 72, 75 Hz
    • 720 x 400 bei 70 Hz
    • 640 x 480 bei 60, 75 Hz
    • Siehe Benutzerhandbuch für eine vollständige Liste der Auflösungs- und Timing-Kompatibilität
  • Ansprechrate (typisch) – 5 ms

Elektrik

  • Leistungsaufnahme
    • Wechselstrommodelle – 100 bis 240 VAC, 1,5/0,75 A, 60/50 Hz; AC-Netzkabel im Lieferumfang enthalten
    • Gleichstrommodelle – 9,6 bis 36,6 VDC, 2,5 bis 0,65 A, Klasse 2 oder SELV/LPS
  • Leistungsaufnahme (typisch) – 20 W
  • Leistungsaufnahme (Standby-Modus) – < 4 W

Umgebung

  • Modulnennleistung (bei sachgemäßer Installation)
    • Modelle aus schwarzen pulverbeschichteten Kohlenstoffstahl – IP65/IP66; NEMA/UL-Typ 12/4
    • Edelstahlmodelle – IP65/IP6; NEMA/UL-Typ 12/4/4X
    • Mehr zu IP-/NEMA-Bewertungen
  • Betriebstemperatur – 0 ° bis 50 °C
  • Lagertemperatur – -20 ° bis 60 °C
  • Luftfeuchtigkeit – 20 % bis 90 %, nicht kondensierend
  • Betriebsstoßfestigkeit – 15 g, 6 ms, Halbsinus
  • Betriebsvibration (Sinus) – 1,0 g, modulierter Sinus 9-500 Hz
  • Transportvibration (zufällig) – 0,1 g²/Hz, 10-200 Hz; 0,03 g²/Hz, 200-2000 Hz
  • Höhenlage – In Betrieb: bis zu 3,05 km; Außer Betrieb: bis zu 12,19 km
  • Optionaler Schutz vor Schwefelgasen in der Umgebung – beinhaltet glasarmierten Touchscreen, Verdampfungsphasen-Korrosionsinhibitor und umfangreiche Versiegelung; weitere Informationen auf Anfrage.Mehr zum Thema Schwefelgasschutz.

Funktionsweise

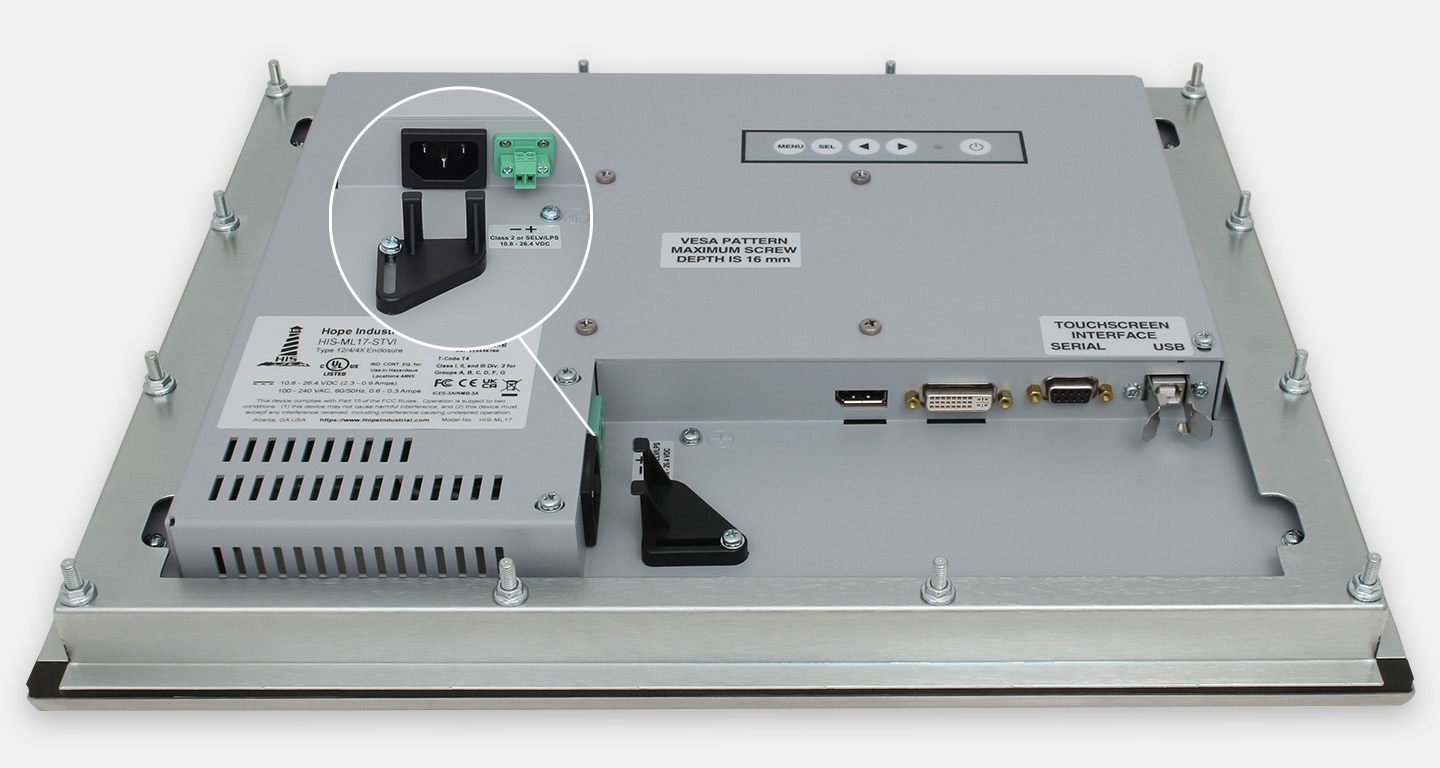

  • Einbau-Bedienelemente (Zugang von hinten) – Menü, SEL, Links, Rechts, Ein/Aus
  • Bildschirmanzeige (On Screen Display, OSD)-Bedienelemente – Kontrast, Helligkeit, Schärfe, Farbe, Timing, Auto-Setup, H total, V-Position, H-Position, Phase, Eingänge, OSD, Info, Zurücksetzen auf Fabrikeinstellungen, Quellenscan, Erweitertes Setup

Abmessungen

  • Gehäusetyp – Einbau; hintere Manschette drückt Dichtung gegen die Platte; gehalten durch 12 M5-Bolzen
  • Maximale Plattenstärke – 7,9 mm
  • Rahmenmaterial – Schwarz pulverbeschichteter Kohlenstoffstahl oder Edelstahl-Frontplatte
  • VESA-Montagelöcher – Standard-100-mm-VESA-Montagelöcher, M4-Gewinde (inklusive Hardware)
  • Tiefe hinter der Vorderkante der Frontblende – 49,9 mm
  • Frontblende-Außenmaße (B x H x T) – 437,8 mm x 353,6 mm x 7,1 mm (ohne Dichtung)
  • Kabelkanalabmessungen (B x H)) – 406,9 mm x 323,1 mm; +/- 0,5 mm
  • Nettogewicht – 6,35 kg
  • Versandgewicht – 8,16 kg

Konformität und Zertifizierungen

Optionale Zubehör-Montagehalterung

Zubehörhalterung

  • VESA-Einbauschablonen – weist 75-mm-VESA-Befestigungslöcher zur Befestigung von Geräten an der Rückseite des Bildschirms oder für die Montage des Bildschirms an einem Stativ auf; beachten Sie, dass der 17-Zoll-Einbaubildschirm eine integrierte 100-mm VESA-Schablone auf der Rückseite aufweist
  • Kundenspezifische Montagefläche – kann gebohrt werden, um andere kundenspezifische Geräte zu befestigen, ohne in die Rückseite des Bildschirms zu bohren; beachten Sie, dass Blechschrauben verwendet werden müssen, wenn das Gerät die Löcher abdeckt, die die Halterung an der Rückseite des Bildschirms befestigen
  • Anbauten am Bildschirm – Die Montage erfolgt über die integrierten 100-mm-VESA-Befestigungslöcher des Monitors
  • Gewichtsgrenze – bis 11,3 kg
  • Abmessungen
    • Abmessungen der Halterung (B x H x T) – 348,0 mm x 134,6 mm x 12,7 mm
    • Platzbedarf für Befestigungen (B x H) – 348,0 mm x 134,6 mm
    • Bildschirmgesamttiefe (einschließlich Halterung) – 58,9 mm
    • Aufbau – 1,3 mm Aluminium
17-Zoll-Industrie-Einbaumonitore und -Touchscreens
RahmenmaterialLeistungsaufnahmeFensteroptionTeilenummerPreis
EdelstahlAC (Wechselstrom)Resistiver Single-Touch-TouchscreenHIS-ML17-STAH$995£830€950950 €HIS-ML17-STAH
Glas (berührungslos)HIS-ML17-SGAH$880£735€840840 €HIS-ML17-SGAH
Acryl (berührungslos)HIS-ML17-SAAH$890£745€850850 €HIS-ML17-SAAH
DC (Gleichstrom)Resistiver Single-Touch-TouchscreenHIS-ML17-STTH$1,055£880€1,0051.005 €HIS-ML17-STTH
Glas (berührungslos)HIS-ML17-SGTH$940£785€900900 €HIS-ML17-SGTH
Acryl (berührungslos)HIS-ML17-SATH$950£795€905905 €HIS-ML17-SATH
Schwarz pulverbeschichteter KohlenstoffstahlAC (Wechselstrom)Resistiver Single-Touch-TouchscreenHIS-ML17-CTBH$975£815€930930 €HIS-ML17-CTBH
Glas (berührungslos)HIS-ML17-CGBH$860£720€820820 €HIS-ML17-CGBH
Acryl (berührungslos)HIS-ML17-CABH$870£725€830830 €HIS-ML17-CABH
DC (Gleichstrom)Resistiver Single-Touch-TouchscreenHIS-ML17-CTTH$1,035£865€990990 €HIS-ML17-CTTH
Glas (berührungslos)HIS-ML17-CGTH$920£770€880880 €HIS-ML17-CGTH
Acryl (berührungslos)HIS-ML17-CATH$930£775€890890 €HIS-ML17-CATH
Option für Zubehör-Montagehalterung
TeilenummerPreis
VB-1517-01$80£70€8080 €VB-1517-01
