Bildschirm

  • Typ – Aktivmatrix-Flüssigkristall für Dünnschichttransistoren (TFT)
  • Größe – 17-Zoll-Diagonale
  • Bildgröße (B x H) – 388 mm x 270 mm
  • Native Auflösung – SXGA (1280 x 1024, Seitenverhältnis 5:4)
  • Plug and Play – DDC1/2Bi kompatibel
  • Mindestauflösung – VGA (640 x 480)
  • Pixelabstand – 0,264 mm x 0,264 mm
  • Farbenanzahl – 16,7 Millionen
  • Helligkeit (weiß) – Leuchtdichte von 250 cd/m2 max.
  • Betrachtungswinkel (Hor./Vert.), typisch – 170° / 160°
  • Kontrastverhältnis – 1000:1
  • Hintergrundbeleuchtung (typisch) – LED; 50.000 Stunden Halbwertszeit für Helligkeit
  • Hartglasfenster (kein Touchscreen) – Akrylbeschichtung sorgt für kratzfestes und bruchsicheres Fenster; AR-Beschichtung
  • Optionales Acrylfenster (ohne Touchscreen) – Acrylglas sorgt für ein kratzfestes und bruchsicheres Fenster; Antireflexbeschichtung mit 99 % weniger Blendung; wärmeisolierend und antistatisch; 99 % UV-Blockierung

Video

  • Eingangsanschlüsse – HD-15, DVI-I
  • Kompatible Eingänge mit optionalem Adapter (weitere Informationen auf Anfrage)
    • HDMI (über-HDMI-auf-DVI-Adapter)
    • DisplayPort (über DisplayPort-auf-DVI-Adapter)
    • BNC (über-HD-15-auf-5-Leiter-BNC-Adapter)
  • Eingangssignalformate
    • RGB Analoges Video, 0,7 /1,0 Vs-s, 75 Ohm; Kompatible Synchronisationsmodi: Separate H/V-Synchronisation:
    • DVI
    • NTSC/PAL-Composite-Eingang verfügbar; weitere Informationen auf Anfrage
  • Horizontale Abtastrate – 31-73 kHz
  • Vertikale Abtastrate – 50-75 Hz
  • Unterstützte Video-Standards – SXGA – 1280 x 1024 bei 60 (nativ), 75 Hz; 1024 x 768 bei 60, 70, 72, 75 Hz; 800 x 600 bei 56, 60, 72, 75 Hz; 720 x 400 bei 70 Hz; 640 x 480 bei 60, 75 Hz; eine vollständige Liste der Auflösungs- und Timing-Kompatibilität finden Sie im Benutzerhandbuch
  • Ansprechrate (typisch) – 5 ms

Elektrik

  • Leistungsaufnahme
    • Wechselstrommodelle – 100 bis 240 VAC, 1,5/0,75 A, 60/50 Hz
    • Gleichstrommodelle – 9,6 bis 36,6 VDC, 2,5 bis 0,65 A, Klasse 2 oder SELV/LPS
  • Leistungsaufnahme (typisch) – 20 W
  • Leistungsaufnahme (Standby-Modus) – < 4 W

Umgebung

  • Platten-Zertifizierung (bei sachgemäßer Installation) – gebaut gemäß IP20-Standards; NEMA/UL Typ 1. Mehr zur IP-/NEMA-Bewertungen.
  • Betriebstemperatur – 0 ° bis 50 °C
  • Lagertemperatur – -20 ° bis 60 °C
  • Luftfeuchtigkeit – 20 % bis 90 %, nicht kondensierend
  • Betriebsstoßfestigkeit – 15 g, 6 ms, Halbsinus
  • Betriebsvibration (Sinus) – 1,0 g, modulierter Sinus 9-500 Hz
  • Transportvibration (zufällig) – 0,1 g²/Hz, 10-200 Hz; 0,03 g²/Hz, 200-2000 Hz
  • Höhenlage – In Betrieb: bis zu 3,05 km; Außer Betrieb: bis zu 12,19 km
  • Optionaler Schutz vor Schwefelgasen in der Umgebung – beinhaltet glasarmierten Touchscreen, Verdampfungsphasen-Korrosionsinhibitor und umfangreiche Versiegelung; weitere Informationen auf Anfrage. Mehr zum Thema Schwefelgasschutz.

Funktionsweise

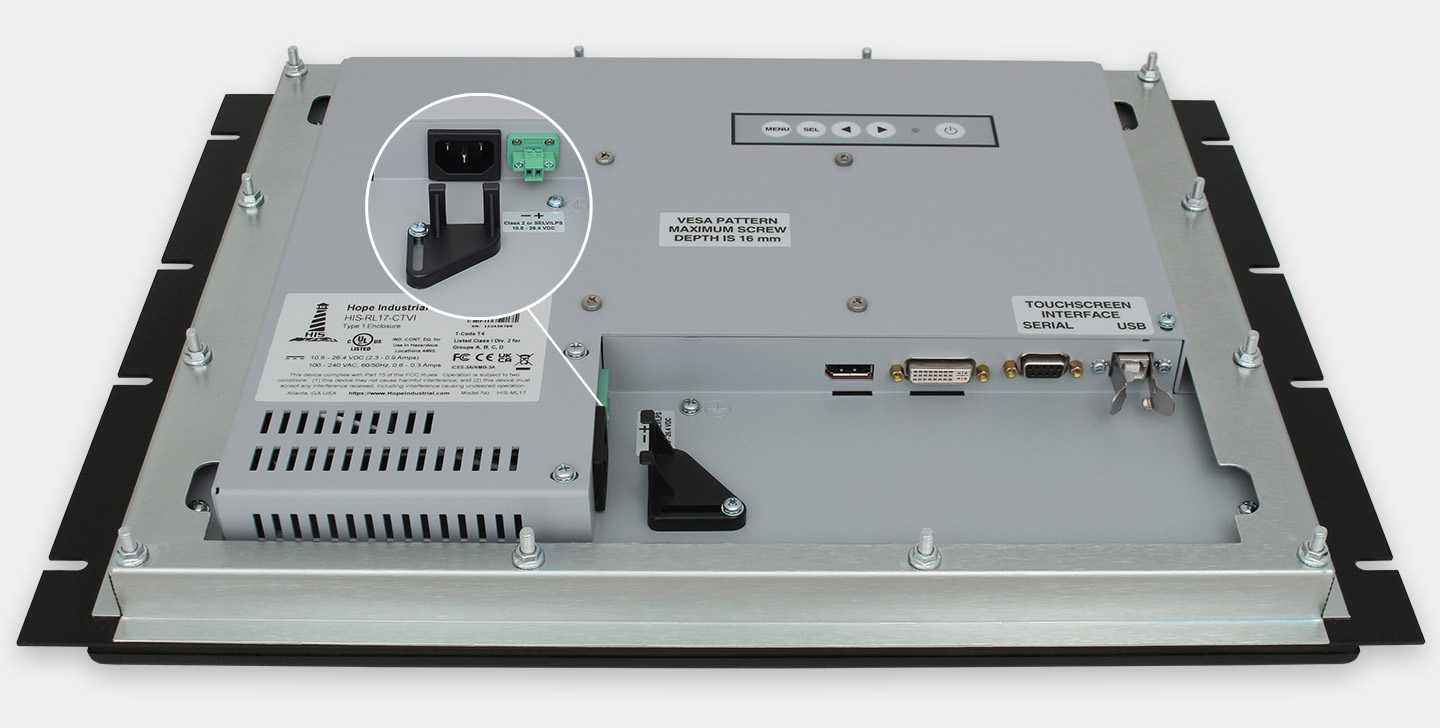

  • Einbau-Bedienelemente (Zugang von hinten) – Menü, SEL, Links, Rechts, Ein/Aus
  • Bildschirmanzeige (On Screen Display, OSD)-Bedienelemente – Kontrast, Helligkeit, Schärfe, Farbe, Timing, Auto-Setup, H total, V-Position, H-Position, Phase, Eingänge, OSD, Info, Zurücksetzen auf Fabrikeinstellungen, Quellenscan, Erweitertes Setup

Abmessungen

  • Gehäusetyp – Einbau; Standard-EIA-19-Zoll-Rackbreite; 8-HE-Einbauhöhe mit 8 Montageschlitzen
  • Rahmenmaterial – schwarz pulverbeschichteter Edelstahl-Frontplatte
  • Maximale Tiefe hinter dem Rahmen – 44,2 mm
  • Frontblende-Außenmaße (B x H x T) – 482,6 mm x 354,8 mm x 3,175 mm
  • Nettogewicht – 7,26 kg
  • Versandgewicht – 9,07 kg

Konformität und Zertifizierungen

Touchscreen-Option

  • Technologie – 5-Leiter-Single-Touch-Widerstandssystem mit Mausemulation
  • Schnittstelle – USB- oder RS-232-Schnittstelle zum Computer (beide Anschlüsse sind auf Touchscreen-Monitoren enthalten)
17-Zoll-Industrie-Rackmonitore und Touchscreens
LeistungsaufnahmeFensteroptionTeilenummerPreis
AC (Wechselstrom)Resistiver TouchscreenHIS-RL17-CTDH$835£725€855855 €
Glas (berührungslos)HIS-RL17-CGDH$750£660€780780 €
Acryl (berührungslos)HIS-RL17-CADH$775£680€800800 €
DC (Gleichstrom)Resistiver TouchscreenHIS-RL17-CTTH$900£775€915915 €
Glas (berührungslos)HIS-RL17-CGTH$815£710€835835 €
Acryl (berührungslos)HIS-RL17-CATH$835£725€855855 €
