Bildschirm

  • Typ – Aktivmatrix-Flüssigkristall für Dünnschichttransistoren (TFT)
  • Größe – 15-Zoll-Diagonale
  • Bildgröße (B x H) – 304 mm x 228 mm
  • Native Auflösung – XGA (1024 x 768, Seitenverhältnis 4:3)
  • Plug and Play – DDC1/2Bi kompatibel
  • Mindestauflösung – 640 x 400
  • Pixelabstand – 0,297 mm x 0,297 mm
  • Farbenanzahl – 16,7 Millionen
  • Helligkeit (weiß) – Leuchtdichte von 400 cd/m2 max.
  • Betrachtungswinkel (Hor./Vert.), typisch – 170° 170°
  • Kontrastverhältnis – 1500:1
  • Hintergrundbeleuchtung (typisch) – LED; 60.000 Stunden Halbwertszeit für Helligkeit
  • Vollhartglasfenster (ohne Touchscreen) – Vollständig gehärtet gemäß ASTM C1048; 90 Antireflexbeschichtung auf der Vorderseite; Wärmehärtung sorgt für verbesserte Sicherheit und höhere Schlag- und Kratzfestigkeit
  • Optionales Acrylfenster (ohne Touchscreen) – Acrylglas sorgt für ein kratzfestes und bruchsicheres Fenster; Antireflexbeschichtung mit 99 % weniger Blendung; wärmeisolierend und antistatisch; 99 % UV-Blockierung

Video

  • Eingangsanschlüsse – HD-15, DVI-I
  • Kompatible Eingänge mit optionalem Adapter (weitere Informationen auf Anfrage)
    • HDMI (über-HDMI-auf-DVI-Adapter)
    • DisplayPort (über DisplayPort-auf-DVI-Adapter)
    • BNC (über-HD-15-auf-5-Leiter-BNC-Adapter)
  • Eingangssignalformate
    • RGB Analoges Video, 0,7 Vs-s, 75 Ohm; Kompatible Synchronisationsmodi: Separate H/V-Synchronisation:
    • DVI
    • NTSC/PAL-Composite-Eingang verfügbar; weitere Informationen auf Anfrage
  • Horizontale Abtastrate – 31-73 kHz
  • Vertikale Abtastrate – 50-75 Hz
  • Unterstützte Video-Standards – XGA – 1024 x 768 bei 60 (nativ), 70, 72, 75 Hz; 800 x 600 bei 56, 60, 72, 75 Hz; 720 x 400 bei 70 Hz; 640 x 480 bei 60, 67, 72, 75 Hz; 640 x 400 bei 70 Hz; eine vollständige Liste der Auflösungs- und Timing-Kompatibilität finden Sie im Benutzerhandbuch
  • Ansprechrate (typisch) – 35 ms

Elektrik

  • Leistungsaufnahme

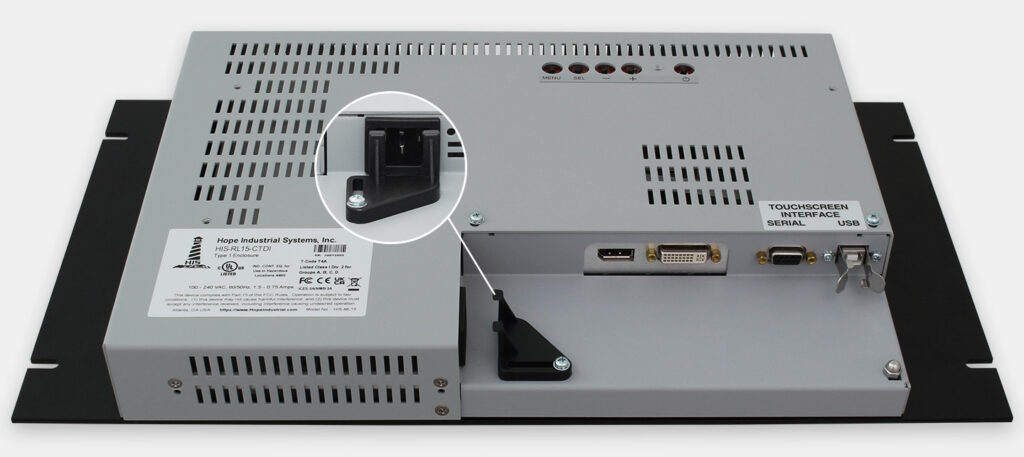

    • Wechselstrommodelle – 100 bis 240 VAC, 1,5/0,75 A, 60/50 Hz

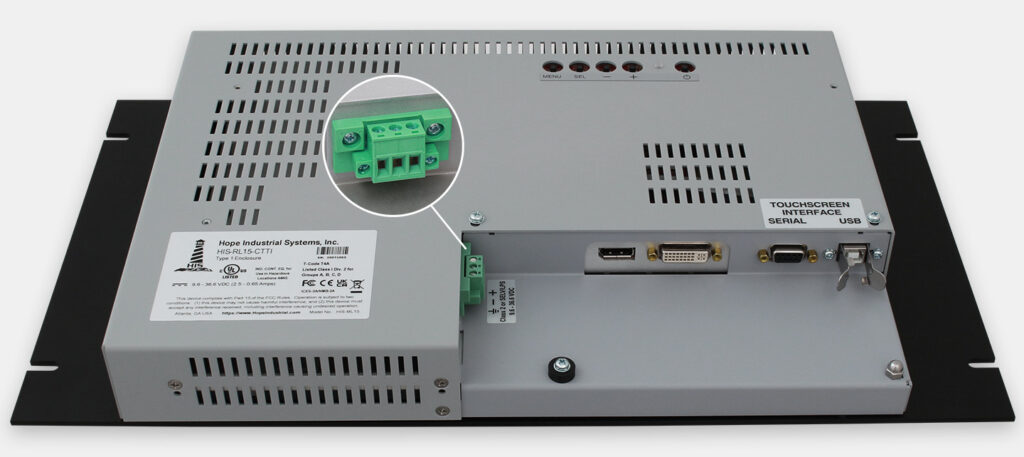

    • Gleichstrommodelle – 9,6 bis 36,6 VDC, 2,5 bis 0,65 A, Klasse 2 oder SELV/LPS
  • Leistungsaufnahme (typisch) – 16,8 W
  • Leistungsaufnahme (Standby-Modus) – < 4 W

Umgebung

  • Modulnennleistung (bei sachgemäßer Installation) – gebaut nach IP20-Standards; NEMA/UL Typ 1. Mehr zu IP/NEMA-Schutzarten.
  • Betriebstemperatur – 0 ° bis 50 °C
  • Lagertemperatur – -20 ° bis 60 °C
  • Luftfeuchtigkeit – 20 % bis 90 %, nicht kondensierend
  • Betriebsstoßfestigkeit – 15 g, 6 ms, Halbsinus
  • Betriebsvibration (Sinus) – 1,0 g, modulierter Sinus 9-500 Hz
  • Transportvibration (zufällig) – 0,1 g²/Hz, 10-200 Hz; 0,03 g²/Hz, 200-2000 Hz
  • Höhenlage – In Betrieb: bis zu 3,05 km; Außer Betrieb: bis zu 12,19 km
  • Optionaler Schutz vor Schwefelgasen in der Umgebung – beinhaltet glasarmierten Touchscreen, Verdampfungsphasen-Korrosionsinhibitor und umfangreiche Versiegelung; weitere Informationen auf Anfrage.Mehr zum Thema Schwefelgasschutz.

Funktionsweise

  • Einbau-Bedienelemente (Zugang von hinten) – Menü, SEL, Minus, Plus, Ein/Aus
  • Bildschirmanzeige (On Screen-Display, OSD)-Bedienelemente – Kontrast, Helligkeit, Schärfe, Farbe, Timing, Auto-Setup, H total, V-Position, H-Position, Phase, Eingänge, OSD, Info, Zurücksetzen auf Werkseinstellungen, Quellenscan, erweitertes Setup

Abmessungen

  • Gehäusetyp – Einbau; Standard-EIA-19-Zoll-Rackbreite; 6-HE-Einbauhöhe mit 4 Montageschlitzen
  • Rahmenmaterial – schwarz pulverbeschichteter Edelstahl-Frontplatte
  • Maximale Tiefe hinter dem Rahmen – 51,2 mm
  • Frontblende-Außenmaße (B x H x T) – 482,6 mm x 265,43 mm x 3,175 mm
  • Nettogewicht – 4,99 kg
  • Versandgewicht – 6,80 kg

Konformität und Zertifizierungen

Touchscreen-Option

  • Technologie – 5-Leiter-Single-Touch-Widerstandssystem mit Mausemulation
  • Schnittstelle – USB- oder RS-232-Schnittstelle zum Computer (beide Anschlüsse sind auf Touchscreen-Monitoren enthalten)
15-Zoll-Industrie-Rackmonitore und -Touchscreens
LeistungsaufnahmeFensteroptionTeilenummerPreis
AC (Wechselstrom)Resistiver TouchscreenHIS-RL15-CTDH$785£695€825825 €
Glas (berührungslos)HIS-RL15-CGDH$690£625€735735 €
Acryl (berührungslos)HIS-RL15-CADH$700£630€745745 €
Kein Schutzfenster (berührungslos)HIS-RL15-CXDH$655£595€705705 €
DC (Gleichstrom)Resistiver TouchscreenHIS-RL15-CTTH$845£745€880880 €
Glas (berührungslos)HIS-RL15-CGTH$745£665€785785 €
Acryl (berührungslos)HIS-RL15-CATH$755£675€795795 €
Kein Schutzfenster (berührungslos)HIS-RL15-CXTH$715£645€760760 €
